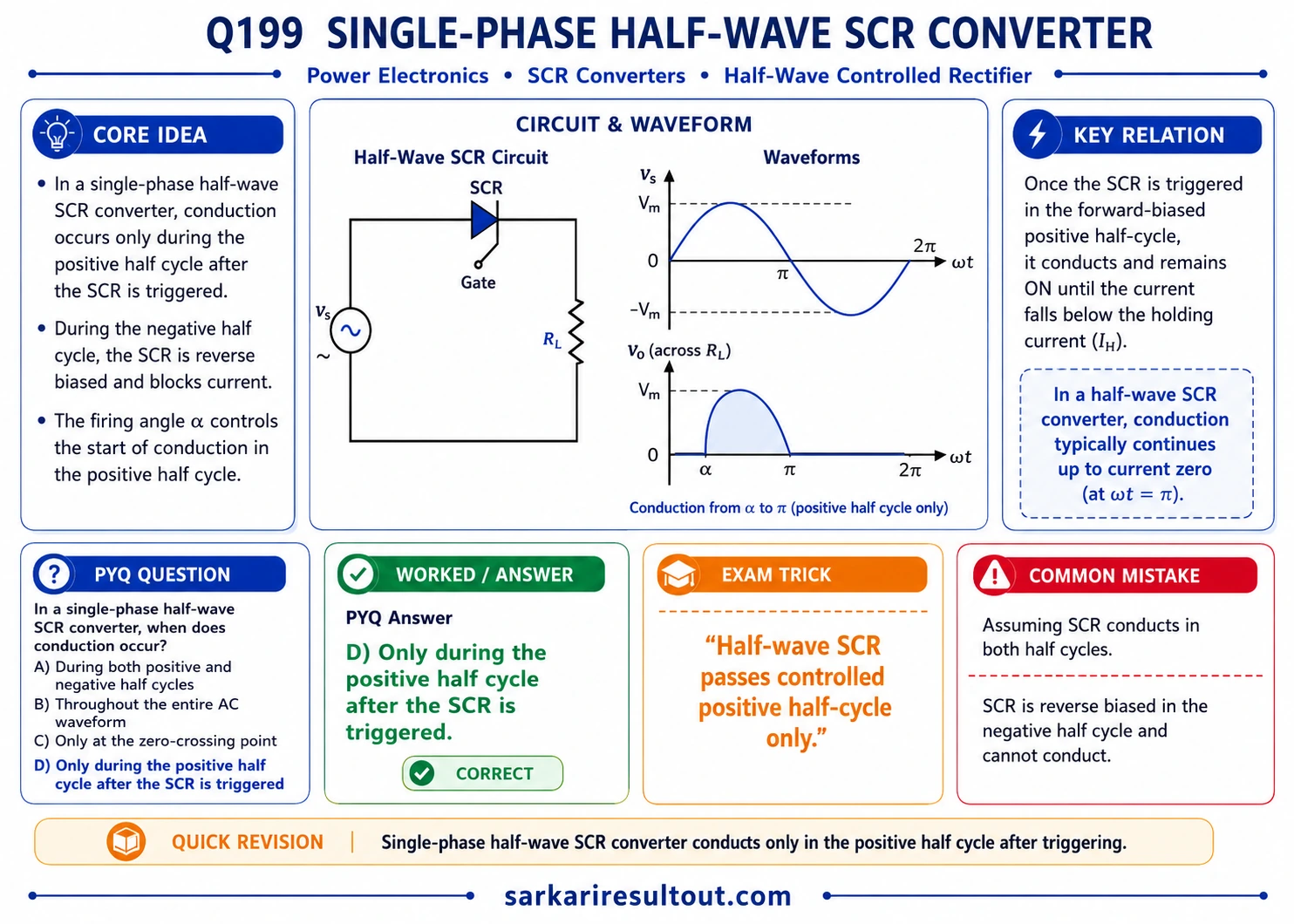

SCR Conduction Interval

સાચો જવાબ

વિકલ્પ D — SCR ટ્રિગર થયા પછી માત્ર ધન અર્ધ ચક્ર દરમિયાન

સમજૂતી

Standard single-phase half-wave controlled rectifier માં positive half cycle દરમિયાન SCR forward biased રહે છે.

Firing angle α પર gate pulse આપ્યા પછી SCR conduct કરે છે અને resistive-load case માં positive half cycle ના અંતે current naturally zero થાય ત્યાં સુધી conduction રહે છે.

મુખ્ય ખ્યાલ

SCR માટે forward bias + gate trigger બંને જરૂરી છે.

સૂત્ર

R load માટે: conduction આશરે ωt = α થી π.

પરીક્ષા મુદ્દો

'Forward biased' અને 'actually triggered' અલગ રાખો.
