કોર-લોસ રેઝિસ્ટન્સ

સાચો જવાબ

વિકલ્પ D — ચુંબકકારી રિએક્ટન્સ (Magnetising Reactance) સાથે સમાંતર અથવા શ્રેણીમાં એક અવરોધ દ્વારા

સમજૂતી

Core loss મુખ્યત્વે magnetic core માં થતા hysteresis અને eddy-current losses નો બનેલો છે.

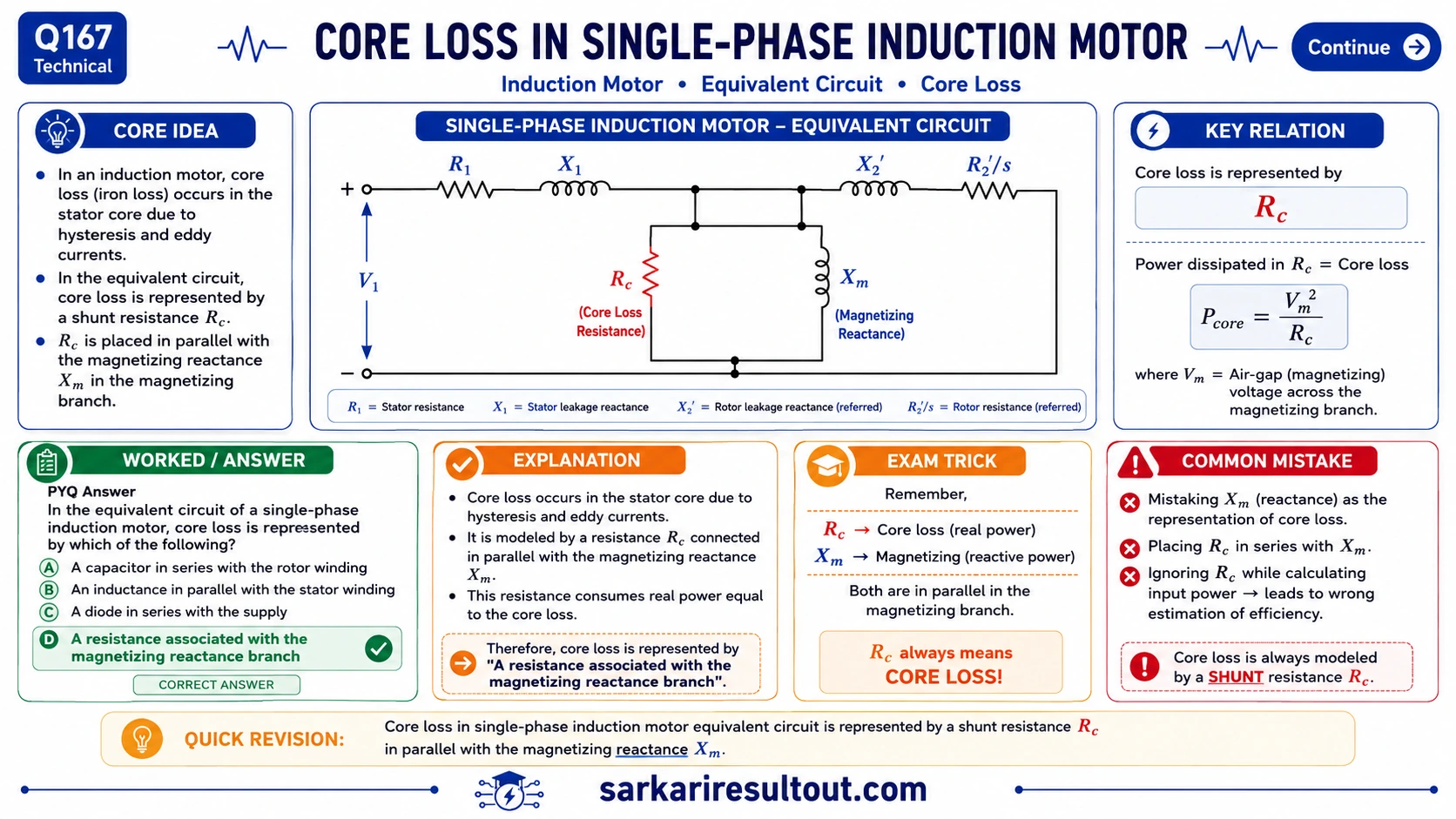

Equivalent circuit માં આ real-power loss ને shunt excitation branch માં core-loss resistance R_c દ્વારા દર્શાવવામાં આવે છે, જે magnetising reactance X_m સાથેની excitation branch નો ભાગ છે.

મુખ્ય ખ્યાલ

Core loss માટે R_c અને magnetising current માટે X_m વપરાય છે.

સૂત્ર

Excitation branch ≈ R_c ∥ jX_m.

પરીક્ષા મુદ્દો

Real power loss હોય ત્યારે equivalent circuit માં resistive element શોધો.
