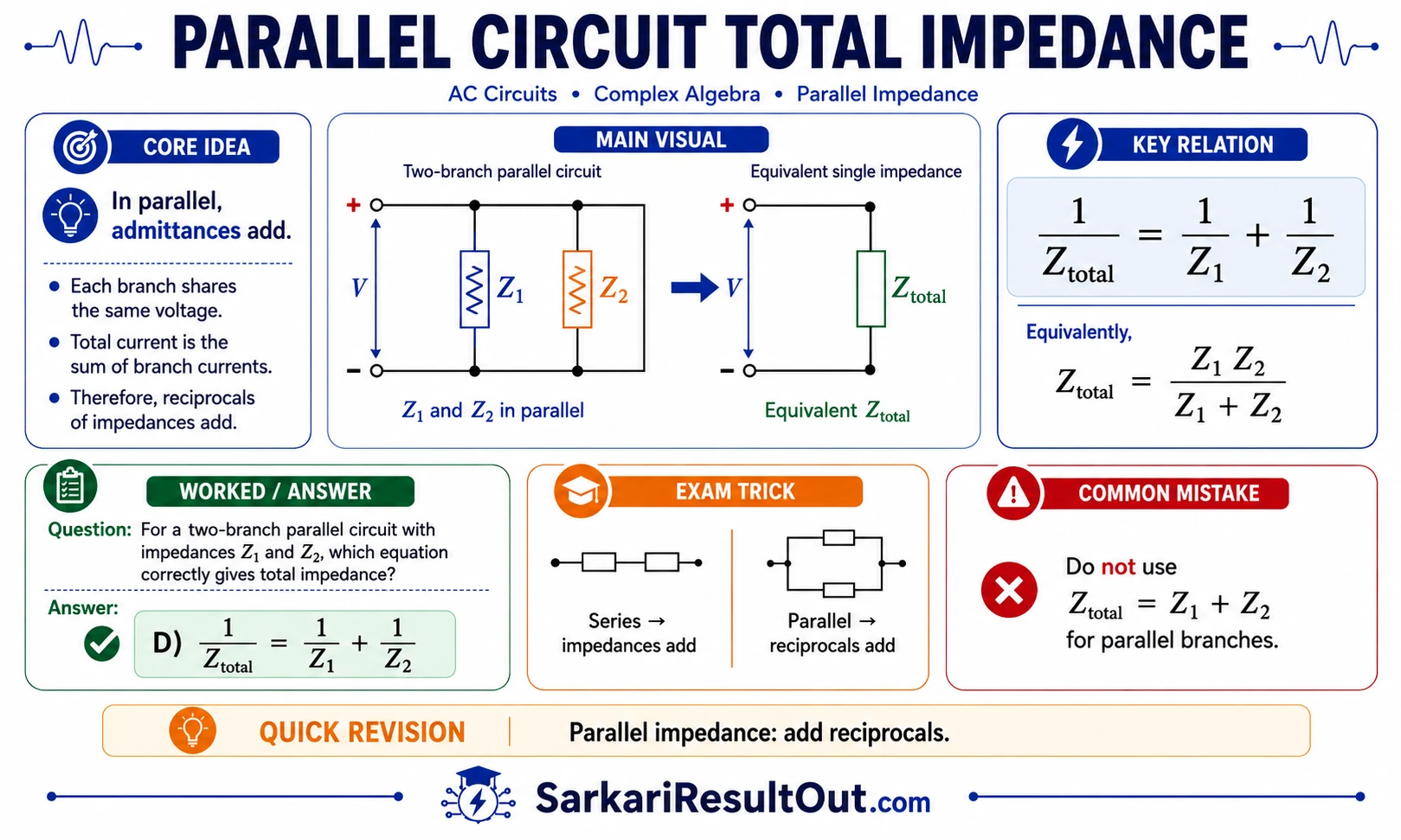

બે શાખાવાળા પેરેલલ સર્કિટની કુલ ઇમ્પિડન્સ

સાચો જવાબ

વિકલ્પ D — 1 / Ztotal = 1 / Z1 + 1 / Z2.

સમજૂતી

Parallel branches માં દરેક branch પર voltage સમાન હોય છે, જ્યારે currents ઉમેરાય છે.

અેથી admittance નો વિચાર વધુ અનુકૂળ છે અને નિયમ એવો બને છે કે કુલ impedance નો reciprocal, branch impedances ના reciprocals ના સરવાળા જેટલો થાય છે.

અેથી સાચું સમીકરણ 1 / Ztotal = 1 / Z1 + 1 / Z2 છે. તેને Ztotal = Z1Z2 / (Z1 + Z2) રૂપે પણ લખી શકાય છે.

મુખ્ય ખ્યાલ

Parallel impedance માટે reciprocals ઉમેરવામાં આવે છે.

પરીક્ષા મુદ્દો

અહીં સૌથી સામાન્ય trap એ છે કે parallel માટે series નું Ztotal = Z1 + Z2 વાપરી દેવું.
