બે મેશ વચ્ચે current source હોય ત્યારે

સાચો જવાબ

વિકલ્પ A — સુપર મેશ (Super mesh).

સમજૂતી

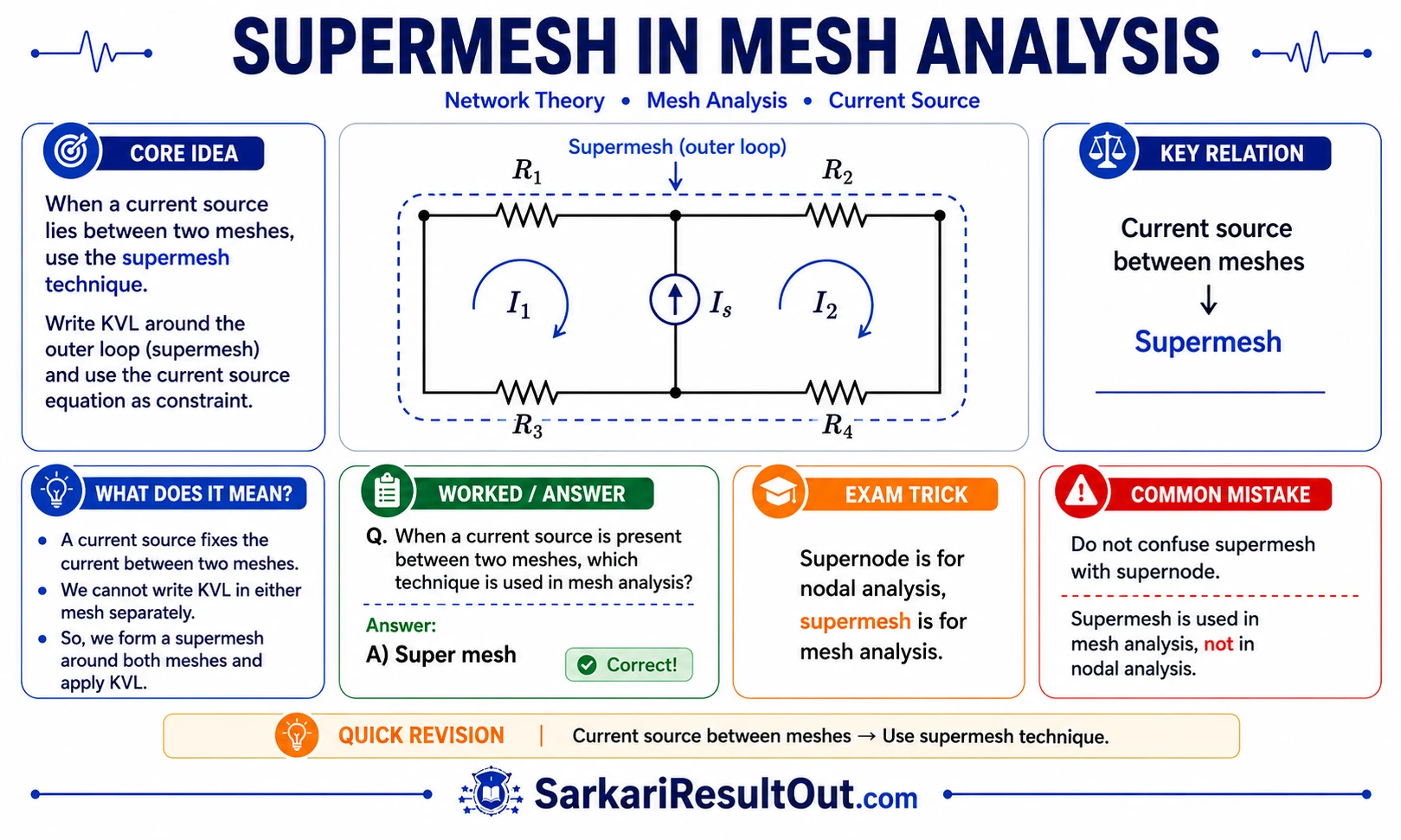

જો બે meshes ની common branch માં current source હોય તો એ branchમાંથી સીધું દરેક mesh માટે KVL લખવું અનુકૂળ રહેતું નથી.

આથી બન્ને meshes ને મળીને એક મોટું outer loop બનાવવામાં આવે છે, જેને supermesh કહેવામાં આવે છે, અને તેના પર KVL લાગુ કરવામાં આવે છે.

અેથી અહીં સાચી ટેકનિક સુપર મેશ છે.

મુખ્ય ખ્યાલ

બે meshes વચ્ચે current source હોય તો supermesh બનાવાય છે.

પરીક્ષા મુદ્દો

Supermesh ને supernode સાથે ગૂંચવશો નહીં; supernode nodal analysis માટે છે.
