AC and DC Measurement by Moving-Iron Instrument

નીચેનામાંથી કયા પ્રકારના ઇન્સ્ટ્રુમેન્ટનો ઉપયોગ AC અને DC બંને માપન માટે થઈ શકે છે?

⚑ સમસ્યા રિપોર્ટ કરો

જવાબ, અનુવાદ, ઇમેજ અથવા સોર્સમાં ભૂલ જણાય તો editorial review માટે મોકલો.

જવાબ અને સમજણ

સાચો જવાબB. મૂવિંગ આયર્ન ઇન્સ્ટ્રુમેન્ટ

ઝડપી સમજણ

Moving-iron instrument AC અને DC બંને માપી શકે છે કારણ કે તેનું deflecting torque current ના square પર આધારિત છે.

ફોર્મ્યુલા / મુખ્ય સંબંધ

T_d ∝ I²

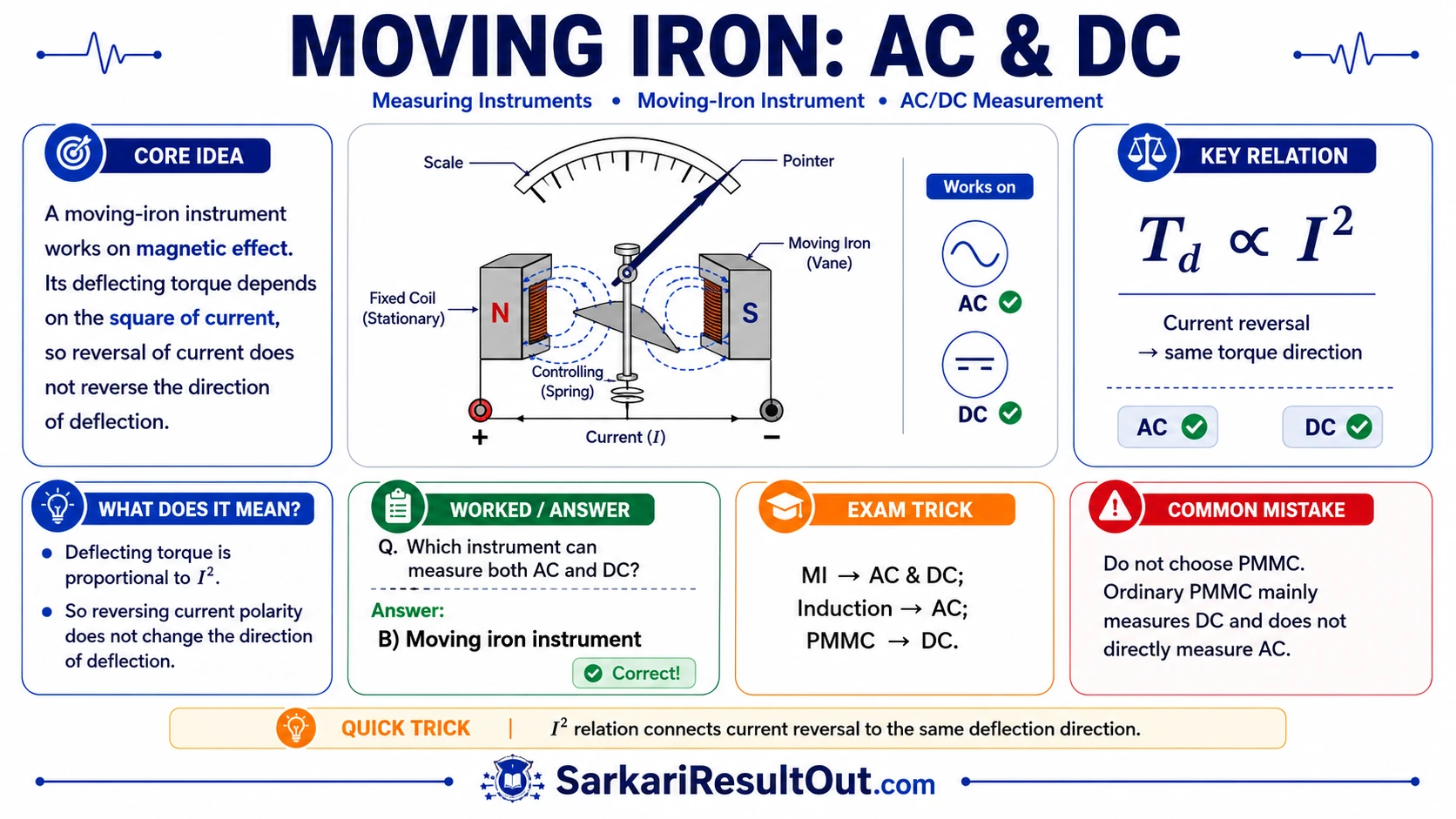

AC and DC Measurement by Moving-Iron Instrument explanatory diagram

વિગતવાર સમજણ

Correct Answer

વિકલ્પ B — Moving iron instrument

Explanation

Moving-iron instrument માં deflecting torque current ના square પર આધારિત હોય છે. તેથી current ની દિશા બદલાય તો પણ torque ની દિશા બદલાતી નથી. આ કારણથી તે DC અને AC બંને માપી શકે છે.

Key Concept

કારણનો મૂળ મુદ્દો એ છે કે relation માં I² આવે છે, એટલે polarity બદલાય છતાં deflection direction બદલાતી નથી.

Formula

T_d ∝ I²

Exam Point

ઝડપી યાદ: MI → AC & DC, PMMC → DC, Induction → AC.

ઝડપી ટ્રિક

I² relation → AC અને DC બંને માટે same deflection direction.

બીજા વિકલ્પો ખોટા કેમ છે

Induction instrument AC માટે છે. સામાન્ય PMMC/moving-coil DC માટે છે. આ પ્રશ્નમાં standard general-purpose AC/DC instrument તરીકે Moving iron intended answer છે.
